Vakuumschalter verursachen aufgrund deren hervorragenden Eigenschaft, beim Abschalten den Stromfluss nahezu abreißen zu lassen, eine entsprechend hohe Stromsteilheit (di/dt).

Dadurch bedingt kommt es insbesondere beim Abschalten von Induktivitäten, wie z.B. Motoren und Transformatoren zu empfindlich hohen Spannungsspitzen. Die an der Induktivität abfallende Spannung ist direkt proportional zur Stromsteilheit u_L=-L·di/dt.

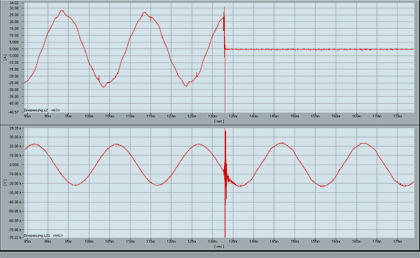

Im nachfolgenden Bild sind der Strom- und der Spannungsverlauf beim Abschalten eines Transformators mit Vakuumschalter zu entnehmen. Bei dieser Messung kam es unmittelbar zu einem Wicklungsschaden an dem Transformator.

Für weitere Informationen treten Sie gerne in Kontakt mit uns.
